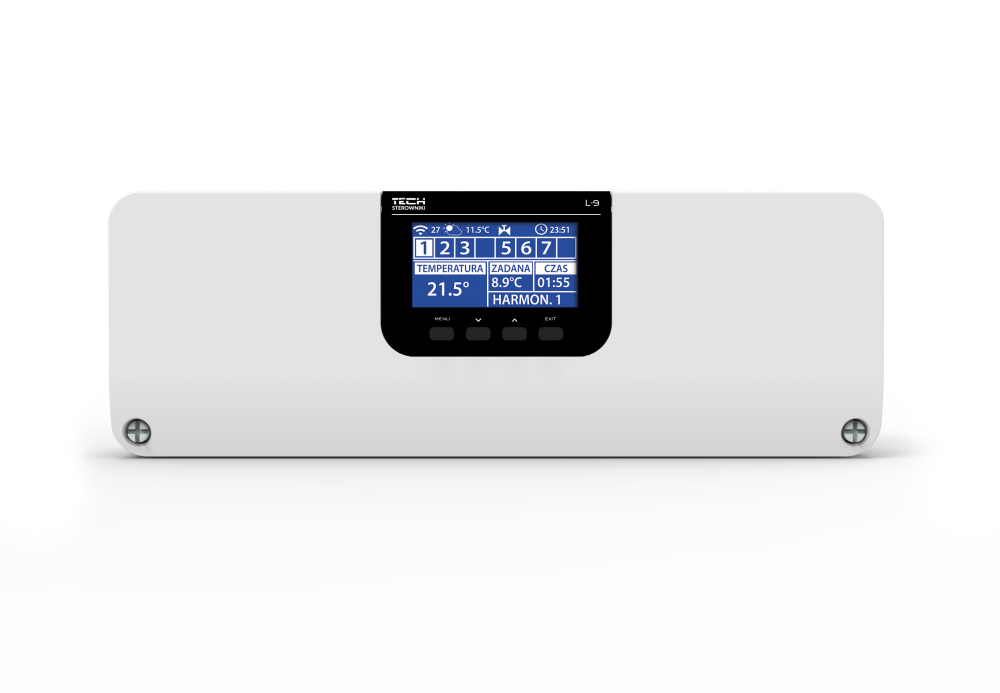

EU-L-9r DRÔTOVÁ ZÓNOVÁ REGULÁCIA TERMOSTATICKÝCH VENTILOV (8 ZÓN)

MOŽNÁ ZOSTAVA CS-L-9R

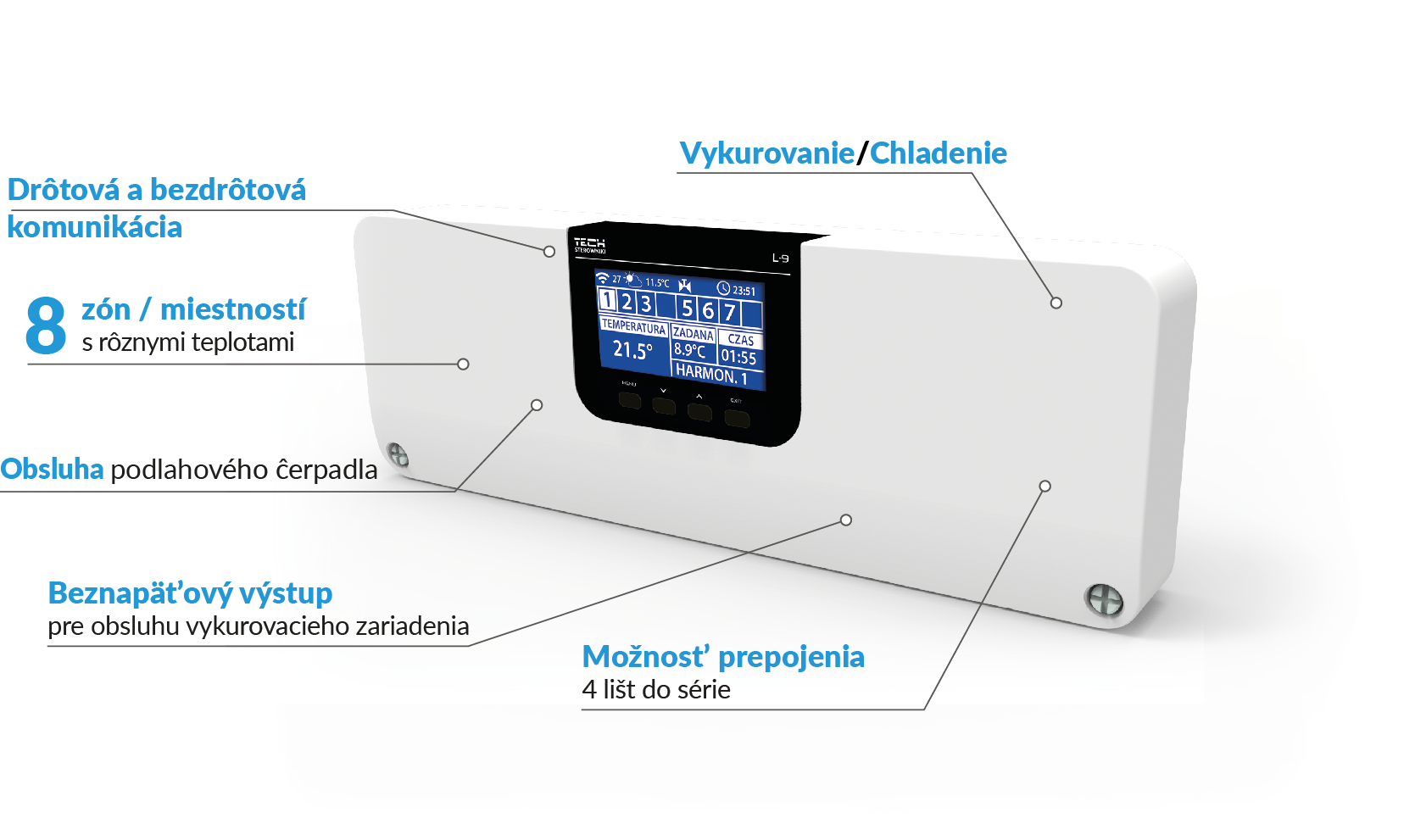

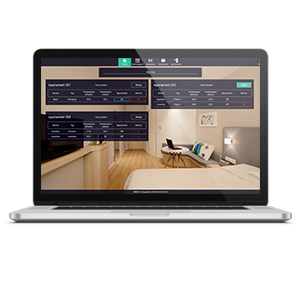

Univerzálna séria 9  je univerzálnou nie len kvôli tomu, že umožňuje reguláciu podlahového a radiátorového vykurovania, ale tiež jej použitie je univerzálne, tak v rozostavaných objektoch, ako aj flexibilné bezdrôtové rozmiestnenie všetkých prvkov systému bez dodatočných stavebných úprav v starších budovách, kde sa na túto možnosť vo fáze projektu nemyslelo. Možnosť drôtového prepojenia až štyroch hlavných regulácii EU-L-9R a ovládania tak 32 zón (miestností) cez jeden kontrolný panel EU-M-9R alebo EU-M-9T, ktorý je zároveň Wifi modulom pre vzdialenú kontrolu, umožňuje použiť tento systém vo väčších objektoch typu penzión, hotel, administratívne budovy, úrady a pod.

Séria 9 umožňuje:

• vzdialenú kontrolu prostredníctvom kontrolného panela EU-M-9R alebo EU-M-9T, ktorý je zároveň WiFi modulom pomocou aplikácie emodul.eu s funkciami:
  • vykurovanie / chladenie,
  • štyri prevádzkové režimy (bežný, dovolenkový, komfortný, ekonomický),
  • možnosť nastavenia individuálneho harmonogramu pre každú zónu,
  • ovládanie na základe ekvitermiky(vonkajšej teploty),
  • možnosť ovládania teploty podľa snímača podlahy– pri použití podlahového snímača teploty.
• paralelné prepojenie až štyroch hlavných regulácii EU-L-9R a ovládanie tak 32 zón,
• každá EU-L-9R má možnosť:

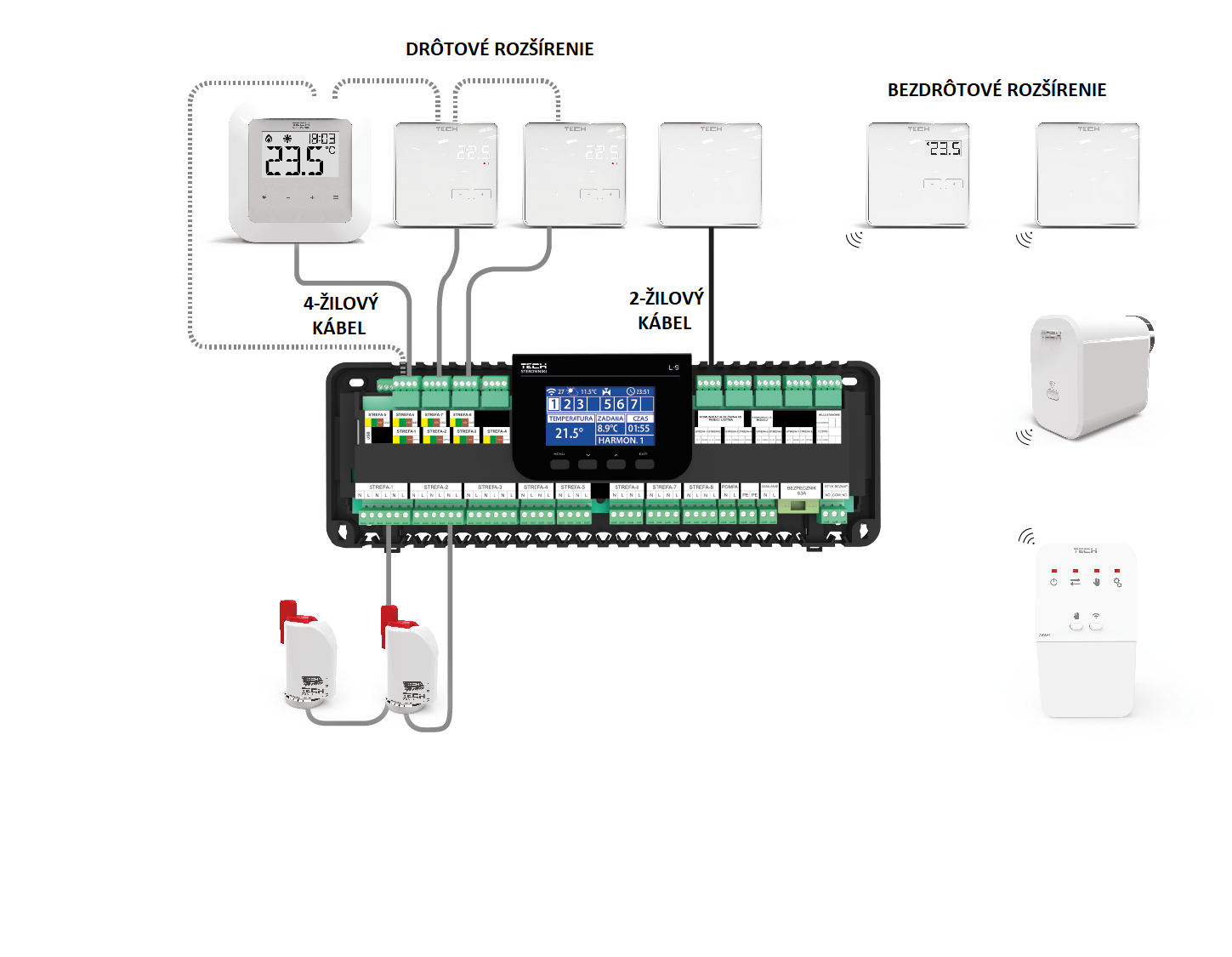

  • vytvoriť 8 zón v ktorých je zaregistrovaný:
    • buď iba drôtový priestorových snímačov EU-C-7p alebo izbový regulátor EU-R-9s, EU-R-9s PLUS, EU-R-9b, EU-R-9z,
    • alebo bezdrôtový priestorový snímač teploty (EU-C-mini, EU-C-8r, EU-CL-mini) alebo izbový regulátor (EU-R-8b, EU-R-8b PLUS, EU-R-8bw, EU-R-8s PLUS, EU-R-8pb PLUS, EU-R-8z a EU-F-8z),
  • ovládať:

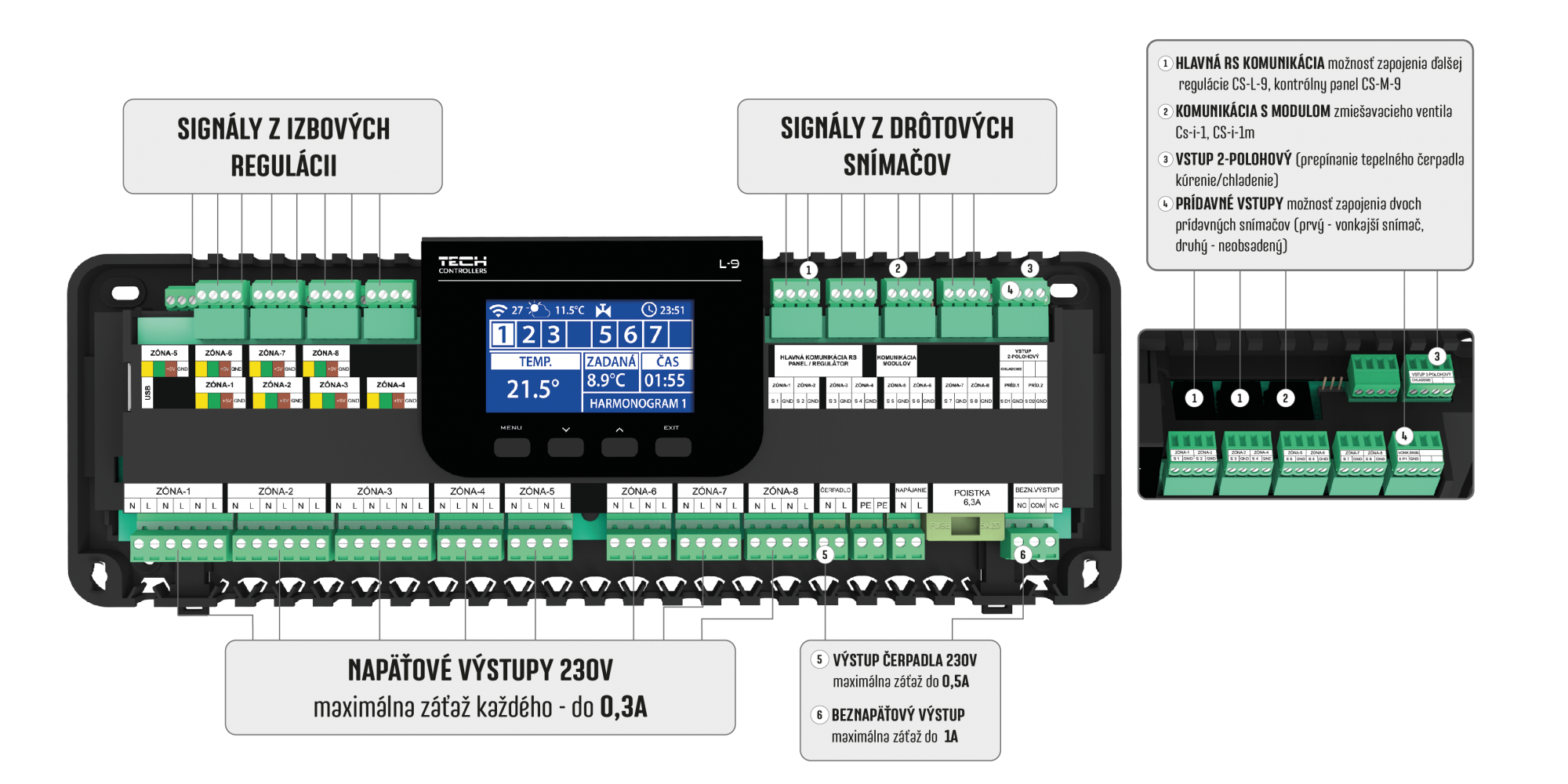

    • maximálne 50 termoelektrických pohonov (STT-230/2, STT-230/2S) za použitia 19 výstupov 230V,
    • v každej zóne až 6 bezdrôtových elektrických pohonov pre radiátorový okruh (STT-869 alebo STT-868)
    • až 6 bezdrôtových spínacích modulov MW-1 alebo MW-1-230V pre bezdrôtové ovládanie čerpadla alebo zdroja tepla, prípadne pohonov (STT-230/2, STT-230/2S) na vzdialenom rozdeľovači, ktoré nie je možné prepojiť drôtovo,

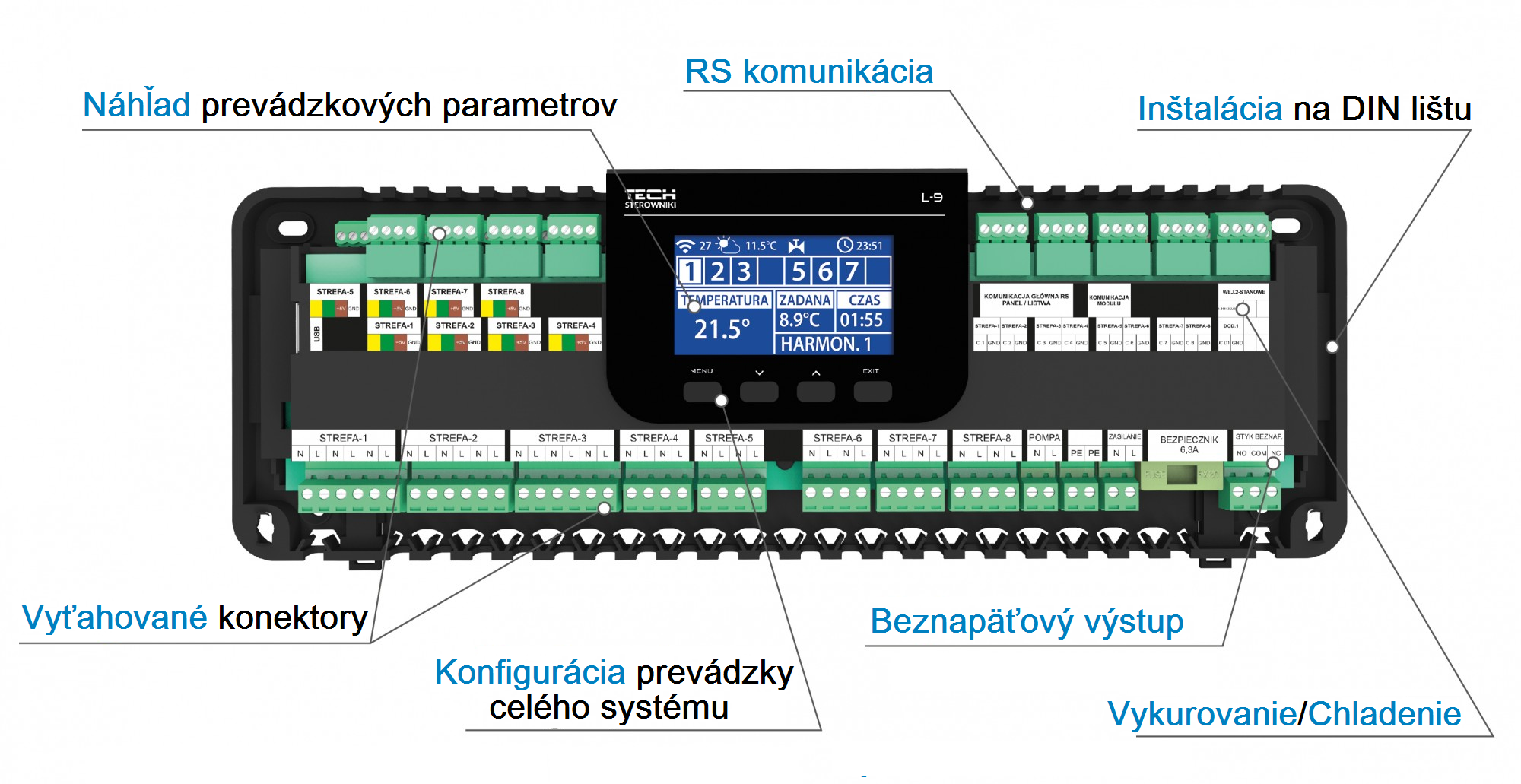

    • výstup na pripojenie tepelného čerpadla (prepínanie vykurovanie / chladenie)
    • výstup 230V na ovládanie čerpadla,
    • beznapäťový výstupu (napríklad pre ovládanie vykurovacieho zariadenia),
  • obmedziť maximálne a minimálne nastavenie pre:
    • priestorovú teplotu,
    • teplotu podlahy,
    • maximálnu relatívnu vlhkosť.

K celej zostave je možné pripojiť aj iné drôtové alebo bezdrôtové prvky systému ako je: bezdrôtový vonkajší snímač teploty EU-C-8zr alebo drôtový EU-291p (NTC), snímače otvorenia okna EU-C-2n, bezdrôtové snímače teploty podlahy EU-C-8f , opakovač signálu EU-RP-4.

Vonkajší snímač teploty umožňuje vypnúť vykurovanie v určených zónach pri nami nastavenej teplote. Snímač otvorenia okna zase umožňuje vypnutie vykurovania s určitým oneskorením. Priestorové snímače teploty reagujú na teplotu miestnosti a podlahové snímače kontrolujú maximálnu a minimálnu teplotu vykurovacej vody v podlahe. Konštrukcia budovy o 8-mich zónach vytvára prekážky pre šírenie signálu alebo signál môže byť jednoducho rušený a tu zohráva dôležitú úlohu opakovač signálu EU-RP-4. Opakovače môžete navzájom prepojiť a vytvoriť tak reťaz, ktorá Vám potrebný signál prenesie tam, kde to potrebujete.

V prípade, že potrebujete upravovať teplotu vykurovacej vody podľa vonkajšej teploty (ekvitermickej krivky), regulácia umožňuje pripojiť ku každej CS-L-9R cez RS komunikáciu aj podriadený modul pre zmiešavací ventil a jeho čerpadlo EU-i-1m alebo EU-i-1. Všetky parametre sú nastavované priamo z hlavnej regulácie CS-L-9R.

V servisných nastaveniach nájdeme aj možnosť ovládania pohonov, ktoré sú bezprúdovo otvorené NO.
